离子交换树脂结构示意图

一、离子交换树脂的基本结构

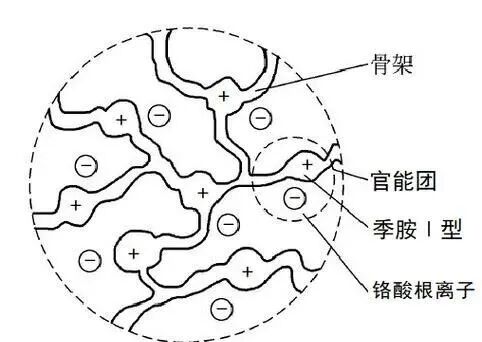

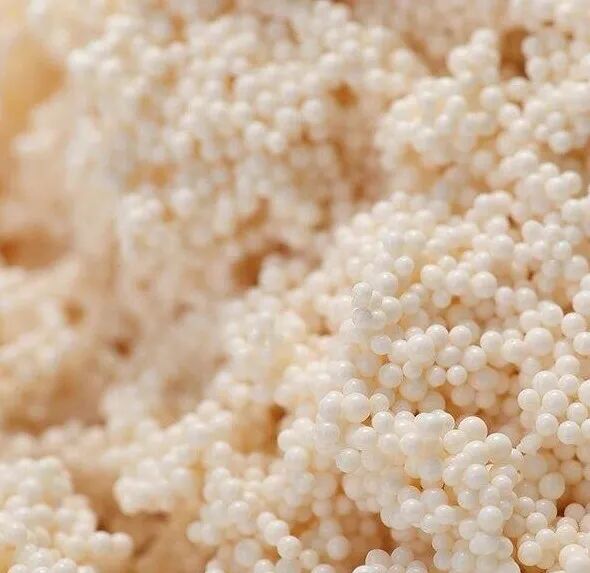

离子交换树脂是一种不溶于水和一般酸碱的高分子化合物，外观上通常呈现为直径0.3至1.2毫米的乳白色或咖啡色小球，在微观尺度上，离子交换树脂展现出一种立体网状结构（示意图如下），这种结构由三大基本要素构成：高分子骨（或称为骨架）、离子交换基团以及孔隙。

高分子骨是离子交换树脂的支撑结构，它形成了树脂的立体网状骨架，为整个树脂提供了稳定的形态和机械强度。这一骨架部分在离子交换过程中保持不变，是树脂结构中的“固定”部分。
离子交换基团则是连接在高分子骨架上的功能单元，它们带有可交换的离子（称为反离子）或极性非离子型官能团。这些基团能够在水溶液中解离，形成带有固定离子和活动离子的两部分。固定离子与骨架牢固结合，不能自由移动；而活动离子（即反离子）则能在一定空间内自由移动，并与周围溶液中的同性离子发生交换反应。
孔隙是离子交换树脂内部的重要结构特征，它们包括凝胶孔（存在于干态和湿态树脂中）和毛细孔（高分子结构之间的间隙）。这些孔隙为离子交换过程提供了必要的通道，使得溶液中的离子能够顺利扩散到树脂内部，并与交换基团发生反应。孔隙的大小和分布对离子交换效率有重要影响，过大的孔隙可能导致树脂机械强度下降，而过小的孔隙则可能阻碍大半径离子的进入。
注：在概念上，你可以想象离子交换树脂的结构为一个有许多小房间（孔隙）的立体网状建筑，每个房间里都挂着特定的“钓钩”（离子交换基团），这些钓钩能够捕获并释放特定的“鱼”（溶液中的离子）。

二、离子交换树脂的分类与功能
根据交换基团性质的不同，离子交换树脂可分为阳离子交换树脂和阴离子交换树脂两大类。阳离子交换树脂通常带有磺酸基、羧基等酸性基团，这些基团在水中易生成H+离子，可与溶液中的金属阳离子进行交换。而阴离子交换树脂则带有季胺基、胺基等碱性基团，它们在水中能生成OH-离子，与溶液中的阴离子发生交换。

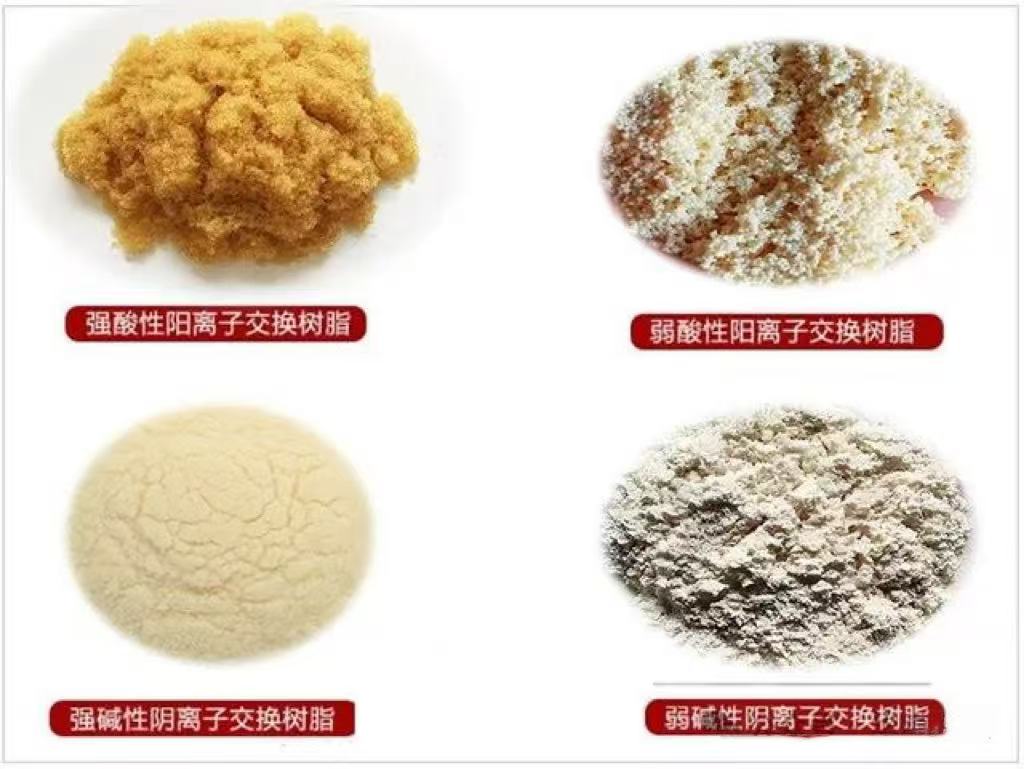

进一步细分，阳离子交换树脂可分为强酸型、中酸型和弱酸型三种；阴离子交换树脂则可分为强碱型和弱碱型两种。不同类型的树脂对离子的选择性不同，这主要取决于树脂的交联度、交换基团的性质以及可交换离子的特性。

三、离子交换树脂的工作原理

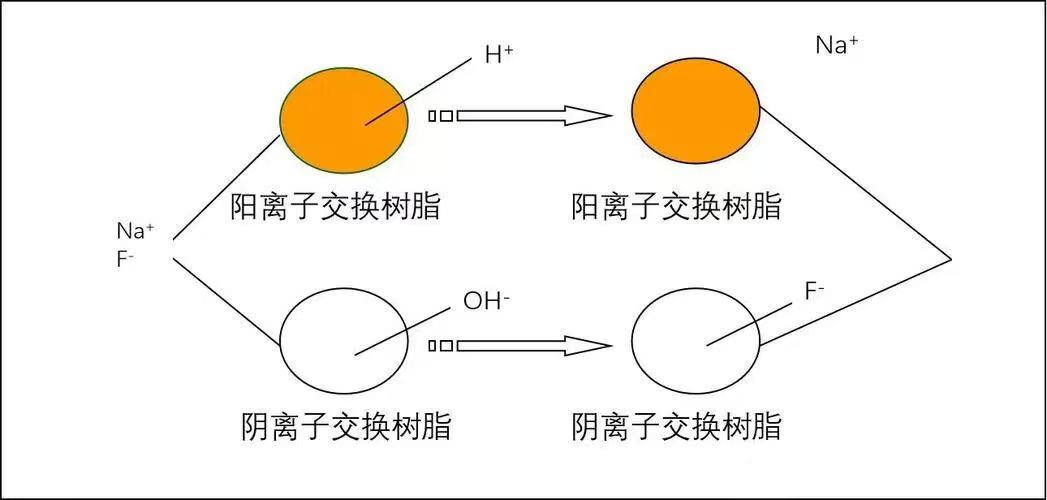

离子交换树脂的工作原理可以概括为四个步骤：离子扩散、离子吸附、离子交换和离子解吸。首先，溶液中的离子通过扩散作用到达树脂表面；随后，树脂上的交换基团通过静电作用或化学键合吸附这些离子；接着，被吸附的离子与树脂上的可交换离子发生交换反应，实现离子的分离；最后，交换后的离子从树脂上解吸下来，扩散回溶液中。

这一可逆过程使得离子交换树脂能够反复使用，通过适当的再生处理（如用无机酸或碱洗涤），树脂可以恢复到原状态，继续用于离子交换。

四、离子交换树脂的应用

离子交换树脂因其独特的结构特性和功能，在多个领域展现出广泛的应用价值。在水处理领域，离子交换树脂可用于去除水中的重金属离子、软化硬水等；在化学工业中，它可用于分离和纯化各种化学物质；在生物医药领域，离子交换树脂则可用于药物提取、蛋白质纯化等。

总结：离子交换树脂的结构示意图不仅揭示了其内部复杂的网状结构和功能基团分布，还为我们理解其工作原理和应用领域提供了重要依据，随着科学技术的不断进步和应用的不断拓展，离子交换树脂必将在更多领域发挥更大的作用，为人类社会的发展贡献更多的智慧和力量。
